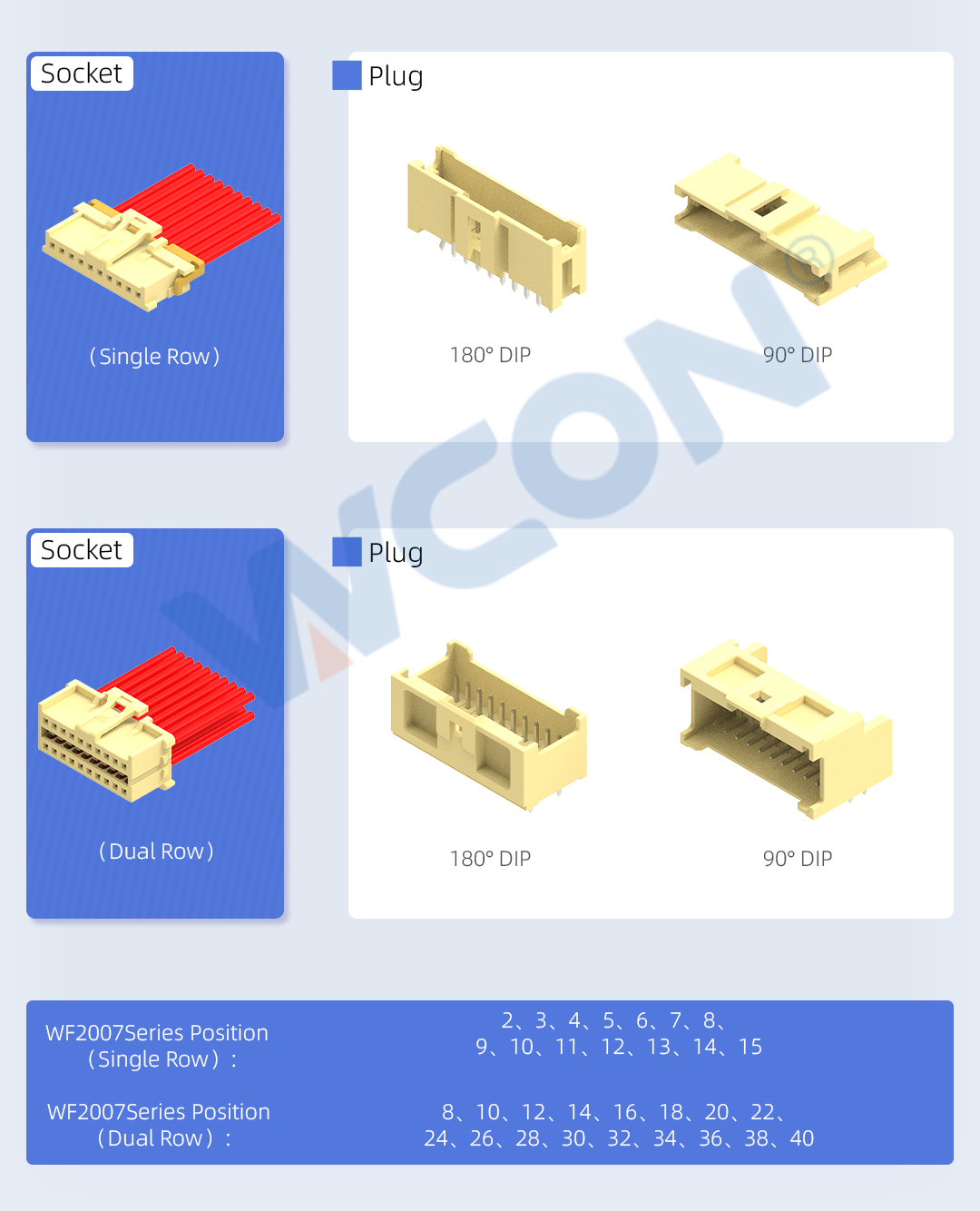

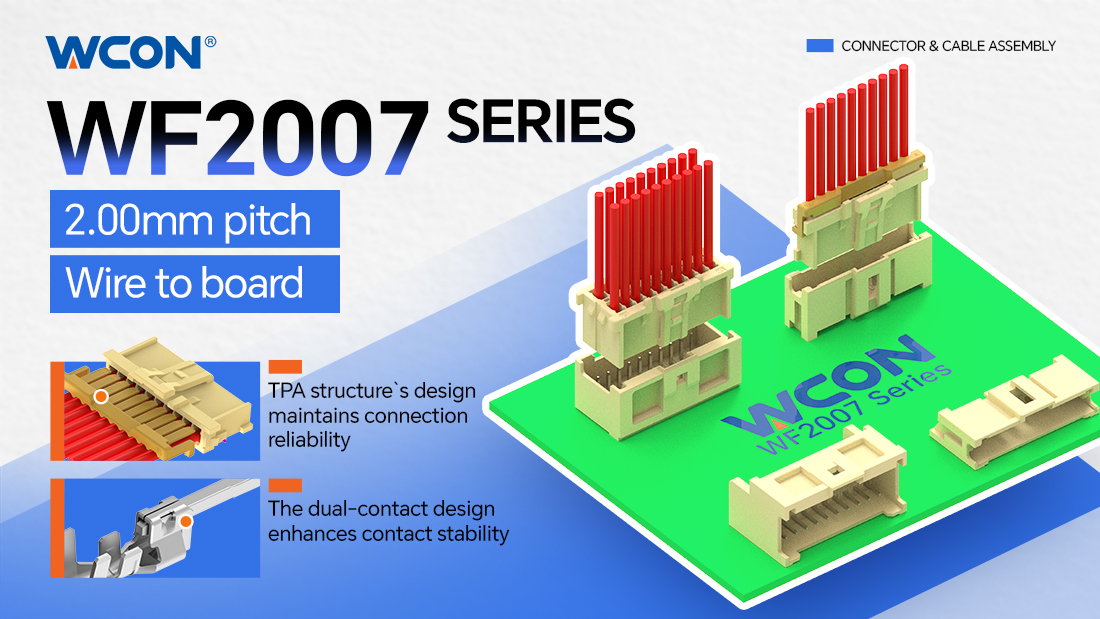

Da Automobilelektronik und industrielle Automatisierungssysteme immer höhere Zuverlässigkeit der Signalübertragung verlangen, sind hochdichte, vibrationsresistente Steckverbinder mit feiner Steigung entscheidend geworden. Die WF2007-Serie von WCON Electronics ist ein 2,00 mm hoher Schnittstecker mit hoher Dichte, der Einreih- und Doppelreih-Designs für kompakte Anwendungen aufweist. Drahtenden-Optionen umfassen TPA-Anschlüsse mit sekundären Verriegelungsmechanismen, während das Dualkontakt-Terminaldesign stabile Verbindungen gewährleistet.

Die WF2007-Serie verfügt über einen sicheren Druckverriegelungsmechanismus und ein positives Verriegelungsdesign, was eine ausgezeichnete Verbindungsfestigkeit gewährleistet, um Vibrationen und Stößen standzuhalten. Mit flexiblen Installationsoptionen ermöglicht diese Serie hochdichte Layouts in beengten Räumen und bietet so eine äußerst zuverlässige und platzsparende Wire-to-Board-Lösung. Er eignet sich ideal für anspruchsvolle Anwendungen wie Fahrzeugbeleuchtung, Advanced Driver Assistance Systems (ADAS) und industrielle Steuereinheiten.

Produktfunktion

- TPA-Design für stabile Signalverbindung;

- Verriegelungsmechanismus für Vibrations- und Schlagfestigkeit;

- Dual-Contact-Design für eine sichere Verbindung;

- Anti-Fehlinsertion-Design gewährleistet eine ordnungsgemäße Verbindung.

Leistungsspezifikationen

- Nennstrom: 3A

- Nennspannung: 250V Wechselstrom

- Isolierungswiderstand: 1000 MΩ Min

- Widerstandsspannung: 1000V AC/min

- Betriebstemperatur: -40°C bis +105°C

Norm

- EIA-364

- USCAR-2

- IEC60512

- IEC60068

Datenblatt

Anwendungsgebiete

- Industrielle Automatisierung

-Industrielle Ausstattung
