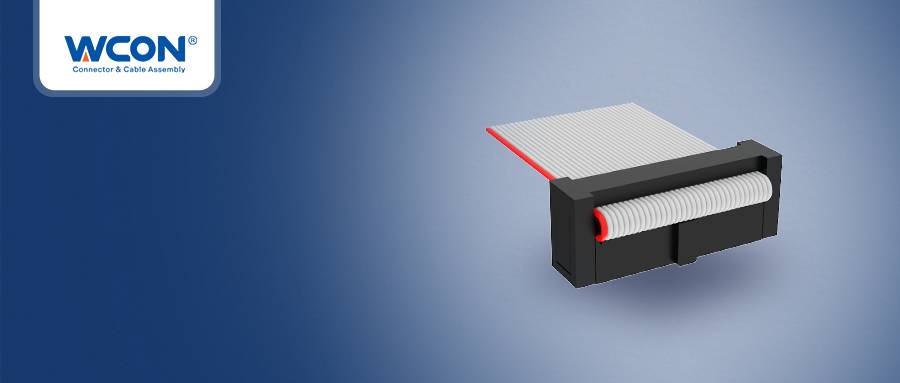

WCON bringt Kabel-zu-Platine-Steckverbinder mit einem Rastermaß von 1,27 mm auf den Markt

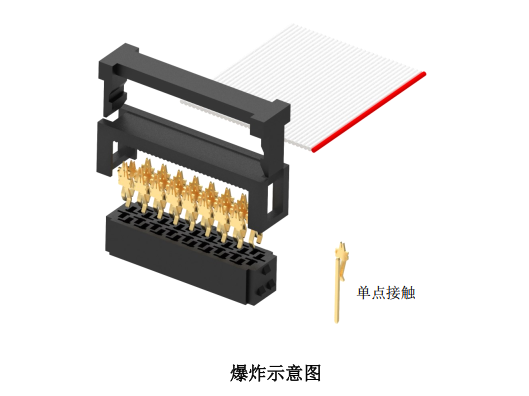

        Bei der Serie 5242 handelt es sich um einen IDC-Steckverbinder mit einem Rastermaß von 1,27 mm (0,050 Zoll) und einem Reihenabstand von 2,54 mm (0,100 Zoll). Es bietet flexible Konfigurationen von 10 bis 100 Pins. Die Klemmen verfügen über einen Schneidklemmanschluss (IDC) und einen Einpunktkontakt. Zu den Vorteilen gehören der Wegfall des Abisolierens von Drähten bei Crimpprozessen, die Vereinfachung der Montageverfahren, die Reduzierung der Montagekosten und die Beibehaltung der Anschlussleistung. Es handelt sich um eine effiziente Wire-to-Board-Verbindungslösung.

Methoden zum Crimpen von Kabeln

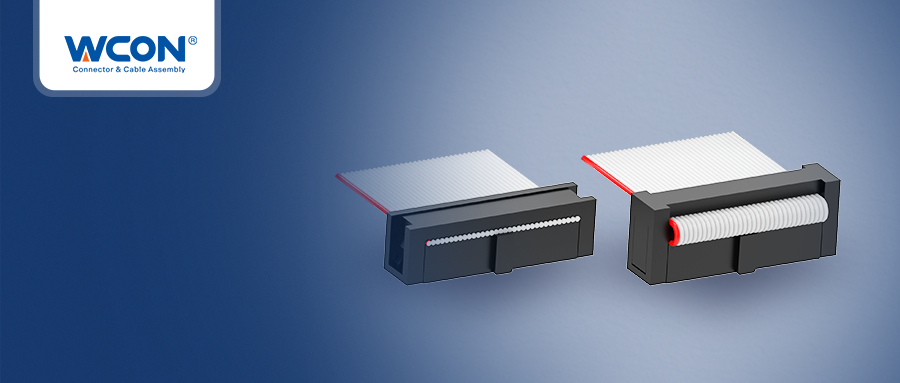

Der IDC-Steckverbinder der Serie 5242 bietet zwei Verdrahtungsoptionen:

1. IDC W/O  Zugentlastung, bei der die männlichen und weiblichen Enden direkt mit IDC-Technologie verbunden sind, unterstützt Drahtstärken von AWG 28-22, wodurch die Montageeffizienz um 30 % verbessert wird.

2. IDC W/T-Zugentlastung , bei der eine Zugentlastungsabdeckung für Spannungsentlastung sorgt, ein Lösen des Kabels durch Vibrationen oder externes Ziehen verhindert und die mechanische Stabilität beim Zusammenstecken von Steckern und Buchsen erhöht.

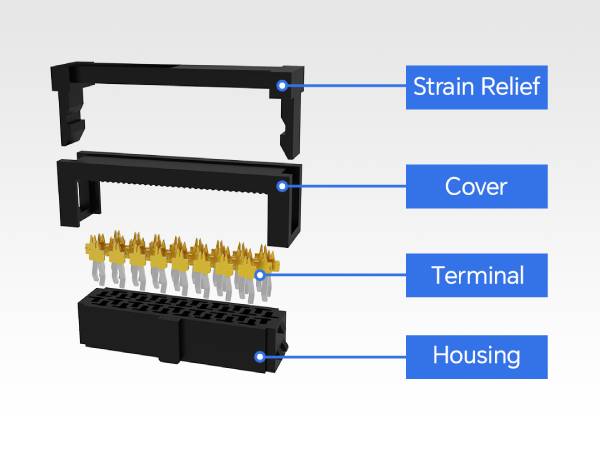

IDC W/T  Zugentlastung Illustration

PRODUKTEIGENSCHAFTEN

• Bis zu 100 Pins

• Zwei Verdrahtungsoptionen verfügbar

• IDC-Piercing-Design, das die Montagezeit des Kabelbaums verkürzt

• Narrensicheres Design, um falsches Einsetzen zu verhindern

Anwendung

• Industrie: Automatisierungsanlagen, industrielle Steuerung, Prüfgeräte

• Energiespeicherung: Energiesysteme, Photovoltaikanlagen

• Haushaltsgeräte: Smart Home, Drucker, Verkaufsautomaten

NORMEN

• EIA-364

JETZT PRODUKTINFORMATIONEN ABRUFEN

• Klicken Sie hier, um detaillierte Spezifikationen und 3D-Modelle der Board-to-Board-Steckverbinder der Serie 5242 anzuzeigen:

• https://www.wcon.com/search.html?keyword=5242

• Kompatible Produktserien: 3140 / 3141 / 3143 / 3240 / 3241

KONTAKTIEREN SIE UNS

        Für weitere Informationen zu Anwendungslösungen für die Steckverbinder der Serie 5242 wenden Sie sich bitte an unser technisches Support-Team.
