Board-to-Board-Steckverbinder mit 1,25 mm Rastermaß: kompakte Größe, hohe Zuverlässigkeit für industrielle und medizinische Geräte

2025-02-13 15:28

Warum sollten Sie sich für den Board-to-Board-Steckverbinder der Serie 3651 entscheiden?



      Da sich die Entwicklung der intelligenten Fertigung weiter vertieft, steigt die Nachfrage nach Vernetzung zwischen Geräten, Maschinen und Systemen. Dieser Trend führt zu erhöhten Anforderungen an die Leistung, Zuverlässigkeit und Integration industrieller Steckverbinder. Die Board-to-Board-Steckverbinder der Serie 3651 von WCON Electronics mit einem Rastermaß von 1,25 mm erfüllen die hohen Anforderungen industrieller und medizinischer Geräte an Miniaturisierung, Integration und Hochgeschwindigkeitsleistung und passen sich gleichzeitig an kompakte Bauräume an.

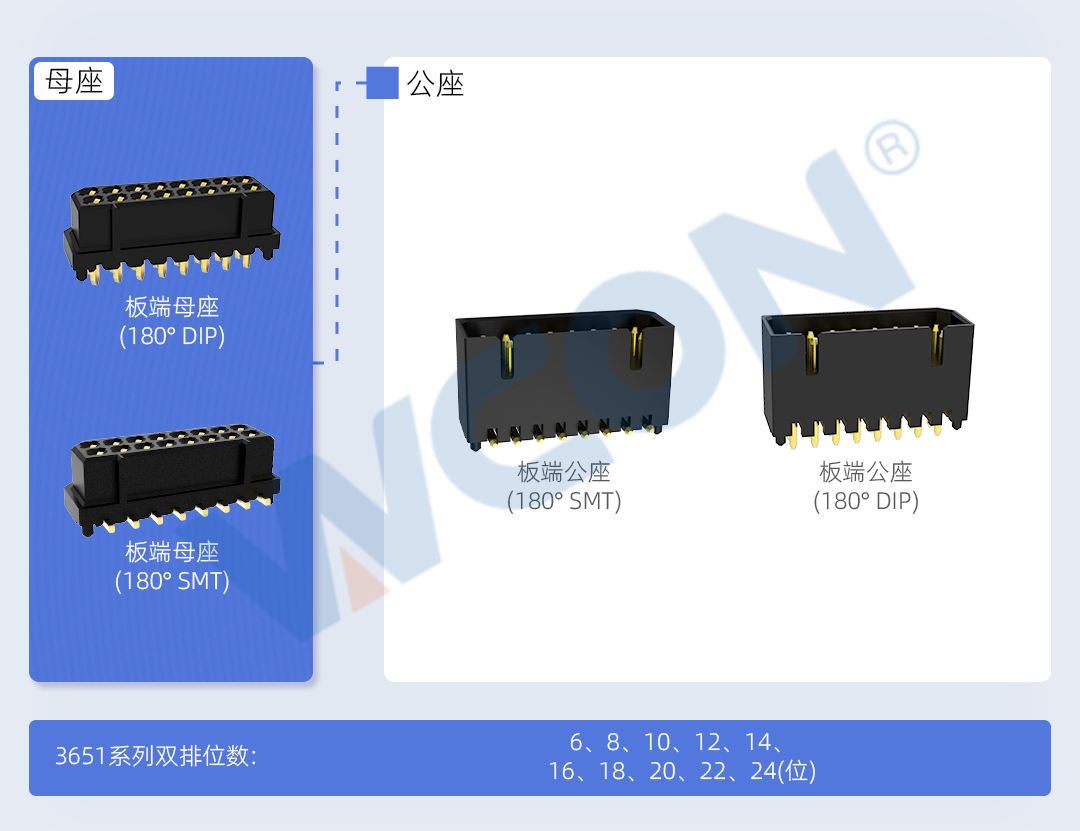

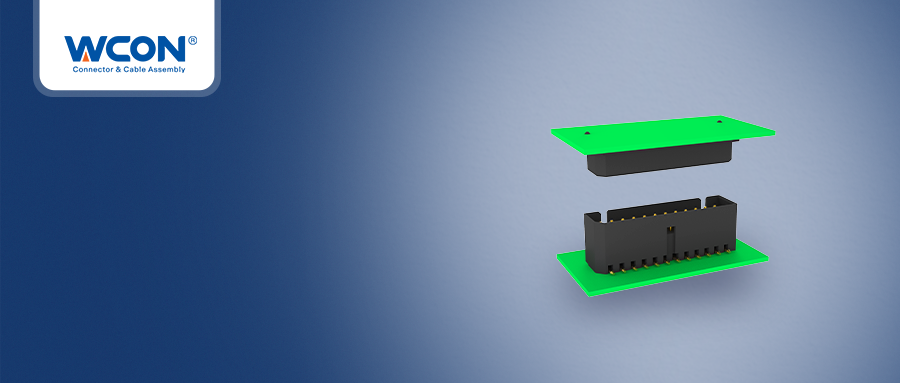

      Bei der Serie 3651 handelt es sich um einen kleinen Hochleistungs-Board-to-Board-Steckverbinder mit einem Rastermaß von 1,25 mm, der eine stabile Signalübertragung für Geräte ermöglicht. Das Produkt verfügt über Positionierstifte für eine präzise Montage auf Leiterplatten. Es ist in verschiedenen Konfigurationen erhältlich, darunter Stiftleisten mit 180° SMT, DIP; Buchsenleisten mit 90° SMT, DIP; und bietet 36 verschiedene Modelle zur Auswahl.





Produktmerkmale

1. Kompakte Größe, Integration mit hoher Dichte

    • Design mit einem Rastermaß von 1,25 mm: Passt sich an kompakte Gerätelayouts an und spart Platz auf der Leiterplatte.
    • Vielfältige Produktformen, um die Kundenbedürfnisse zu erfüllen.



2. Anti-Fehleinfügung und präzise Positionierung

    • Anti-Fehlinsert-Struktur: Einzigartiges Führungsdesign, um Installationsfehler zu vermeiden, die die Ausrüstung beschädigen könnten.
    • Design des Positionierungsstifts: Gewährleistet eine präzise Ausrichtung der Steckverbinder und verbessert die Montageeffizienz.



3. Stabile Leistung in rauen Umgebungen

    • Großer Temperaturbereich: -40 °C bis +105 °C, geeignet für extreme Arbeitsumgebungen in industriellen und medizinischen Geräten.
    • Hohe Isolationsfestigkeit: 500 V AC für 1 Minute, um die Sicherheit der Geräte zu gewährleisten.



Technische Spezifikationen und Zertifizierungen

Nennstrom: 0,5 A

Betriebstemperatur: -40 °C ~ + 105 °C

Kontaktwiderstand: 20 m Ω max

Isolationswiderstand: 500MΩ min

Spannungsfestigkeit: 500 V AC/min

Industriestandard: EIA-364



Datenblatt



Anwendungsbereiche

    • Industrie: Automatisierungsgeräte, Industriecomputer.
    • Medizin: Medizinprodukte.



Jetzt Produktinformationen abrufen

Klicken Sie hier, um die detaillierten Spezifikationen und 3D-Modelle der Board-to-Board-Steckverbinder der Serie 3651 anzuzeigen:

https://www.wcon.cn/search.html?keyword=3651



Warum sollten Sie sich für WCON entscheiden?

    • Über 20 Jahre Branchenerfahrung: Fundiertes Know-how im Bereich der Steckverbinder mit über 50.000 Produktspezifikationen und Modellen.
    • Standardisierung: Integriert drei wichtige internationale Automobilstandards: QC/T1067, USCAR und LV214.
    • Schnelle Lieferung: Inländische Produktion, kurze Vorlaufzeiten und schnelle Logistik.
