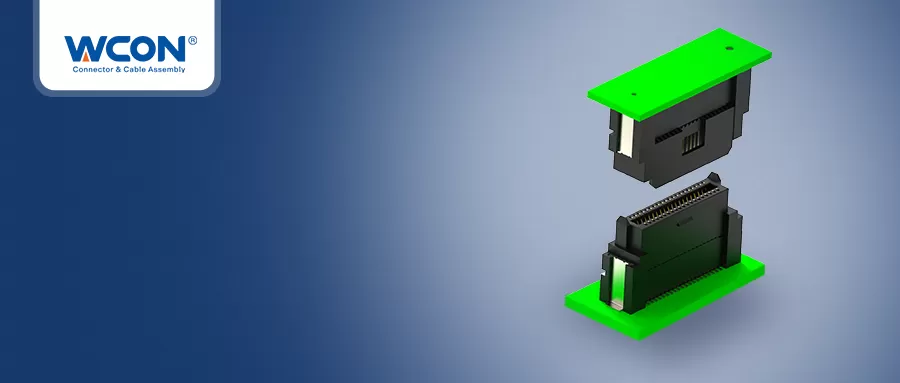

Präzisions-Board-to-Board-Steckverbinder der Serie 3614: Anwendungslösungen für die industrielle Automatisierung und medizinische Geräte
3614 Serie Präzisions-Board-to-Board-Steckverbinder: Anwendungslösungen für industrielle Automatisierung und medizinische Geräte
.
Die Präzisions-Board-to-Board-Steckverbinder der Serie 3614 zeichnen sich durch ein ultrakleines Raster von 0,80 mm aus, was eine effiziente Raumnutzung ermöglicht. Die Stapelhöhe der männlichen und weiblichen Paare ist sowohl flexibel als auch variabel und reicht von 10,00 mm bis 22,00 mm, wobei die Anzahl der Stromkreise von 20 bis 160 reicht. Ob für präzise industrielle Automatisierungsgeräte oder komplexe medizinische Geräte, diese Steckverbinder können Ihnen helfen, die am besten geeignete Anwendungslösung zu finden.
.
Die Präzisions-Board-to-Board-Steckverbinder der Serie 3614 werden in strikter Übereinstimmung mit Industriestandards wie EIA-364 entwickelt, hergestellt und getestet, um sicherzustellen, dass jeder Steckverbinder erstklassige Qualitätsstandards erfüllt. Wir sind bestrebt, unseren Kunden leistungsstarke und äußerst zuverlässige Verbindungslösungen anzubieten, die ihnen helfen, sich in einem wettbewerbsintensiven Markt zu behaupten.
.
>
.
| Produkteigenschaften |

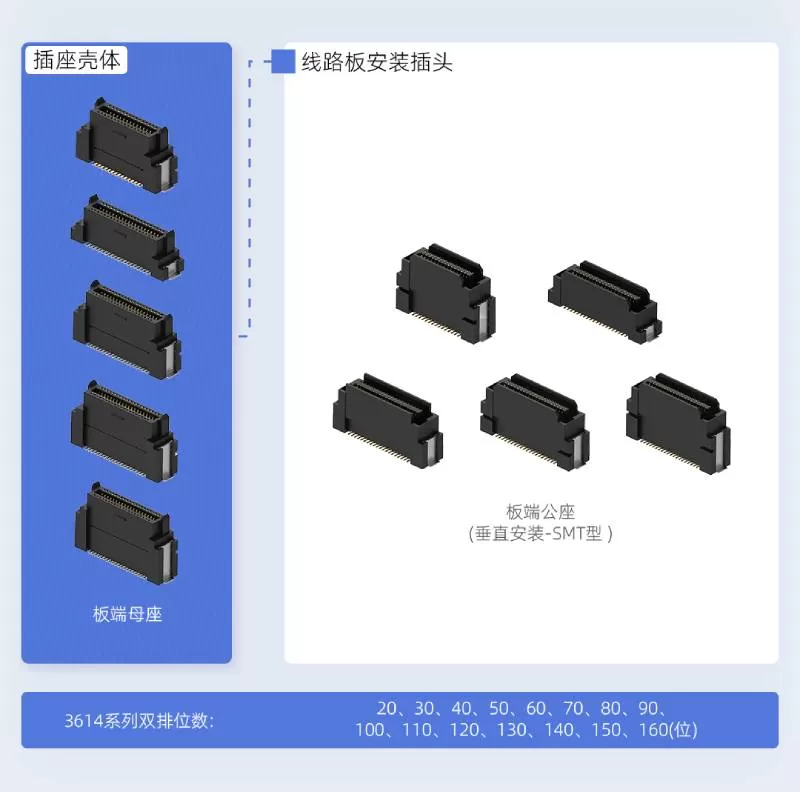

| Die Anzahl der Schaltkreise reicht von 20 bis 160 |
| Bietet 25 verschiedene Optionen für die Passhöhe |
| Der Pin-Halter verwendet die SMT-Technologie (Surface Mount) |
| Das einzigartige Anti-Mismatching-Strukturdesign vermeidet effektiv Fehlanpassungen |
| Einfaches konvexes Lock-Design, Stecker und Buchse mit hörbarer Rückmeldung |
| Enthält eine Positionierungsspalte, um eine genaue Platzierung auf der Platine zu gewährleisten. |
| Parameter |
| Nennstrom:0.5A |
| Betriebstemperatur: -40°C~+105°C |
| Kontaktwiderstand:65mΩ Max |
| Isolationswiderstand:1000MΩ/Min |
| Spannungsfestigkeit:AC 250V/Min |
.
Datenblatt
.
Anwendung
- Industrielle Automatisierung:
- Wird auf industrielle Automatisierungssteuerungen wie SPS, Wechselrichter und Servoantriebe angewendet, um effiziente und stabile Verbindungen zwischen Leiterplatten zu erreichen.
- Medizinische Geräte:
- In medizinischen, elektronischen Geräten und Prüfgeräten sind präzise Verbindungen zwischen internen Leiterplatten unerlässlich, um eine genaue Übertragung und Verarbeitung medizinischer Daten zu gewährleisten.
.
