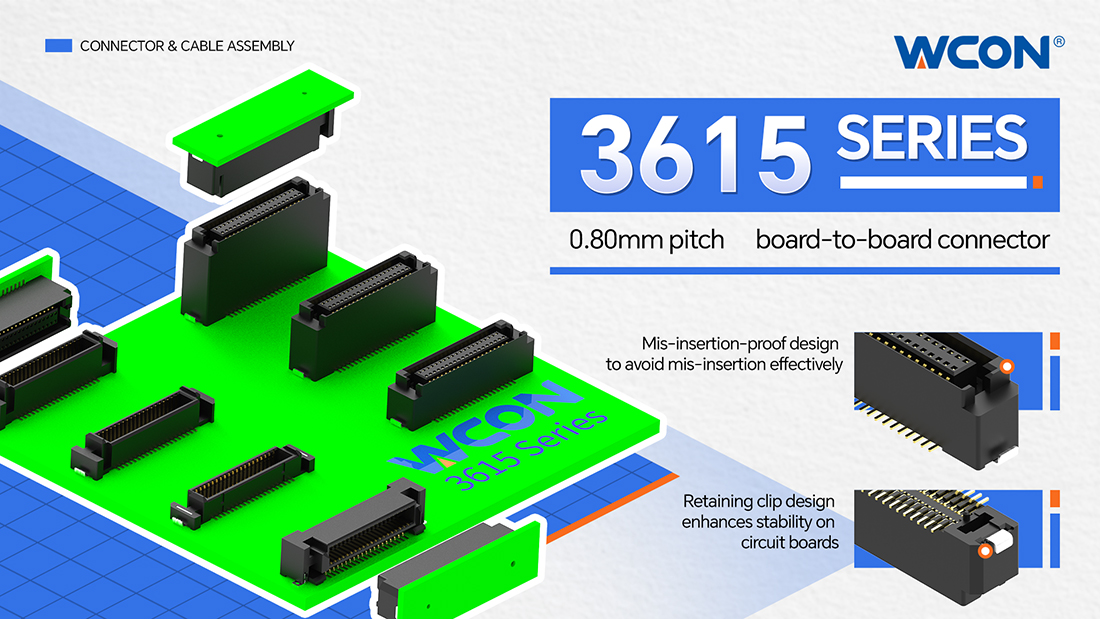

In der High-End-Industrieautomation verlangen hochdichte Verbindungen kompromisslose Signalintegrität. Um dieser Herausforderung gerecht zu werden, ist die 3615-Serie von Wcon electronics ein hochdichter Board-to-Board-Stecker mit einer Steigung von 0,80 mm, der eine kompakte Bauform mit robuster Leistung kombiniert, um eine stabile Signalübertragung in Ihrer Ausrüstung zu gewährleisten.

Dieses Produkt verfügt über Ausrichtungsstifte und Anti-Fehleinsetz-Funktionen für präzise Verbindungen; unterstützt mehrere Stapel-Höhen, um unterschiedliche Stapelanforderungen zu erfüllen; und verbessert die Montagestabilität der Leiterplatte durch einen robusten Sicherungsmechanismus. Sie findet umfangreiche Anwendung in kritischen Sektoren wie Automatisierungsanlagen und Industriecomputern.

Produktmerkmale

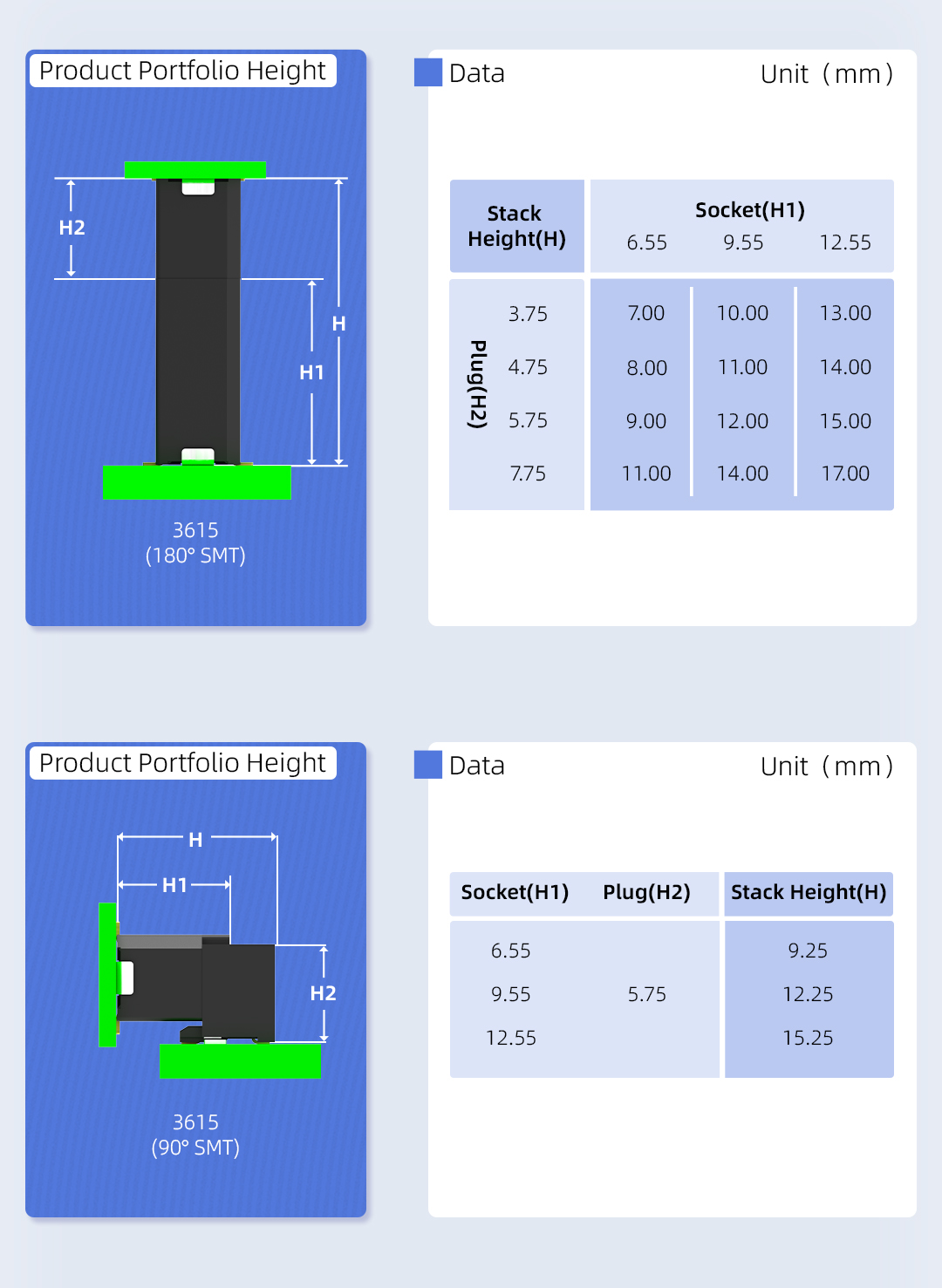

- Breite Paarungsgröße: 7–17 mm

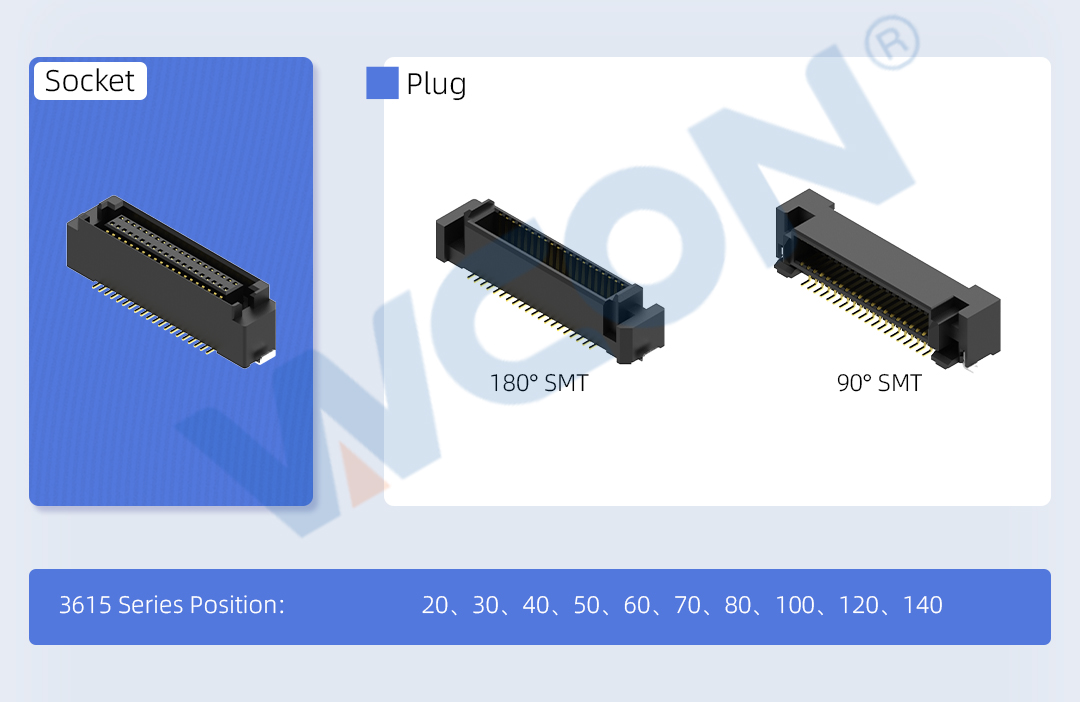

- Bis zu 140 Kegel

- Verriegelungsklammer-Design für eine sichere Verbindung

- Polarisiertes Design für korrekte Verbindung.

Leistungsspezifikationen

• Nennstrom: 0,5A

• Nennspannung: 200V Wechselstrom

• Isolierungswiderstand: 1000 MΩ Min

• Widerstandsspannung: 500V AC/min

• Betriebstemperatur: -40°C bis +105°C

Normen

- EIA 364

Datenblatt

Anträge

- Industrielle Automatisierung

- Industrieausrüstung

Zugang zu technischen Ressourcen

Laden Sie das detaillierte Datenblatt der 3615-Serie (PDF) herunter und sehen Sie sich das 3D-Modell online an, um Ihre Projektauswahl und Ihren Designprozess zu optimieren.

Professionelle Unterstützung anfordern

Unsere technischen Experten stehen Ihnen bei der Produktauswahl, individuellen Lösungen und allen technischen Fragen zur 3615-Serie zur Verfügung.
