Da sich industrielle Automatisierungs- und Kommunikationsgeräte in Richtung höherer Dichte und Modularisierung weiterentwickeln, stellen sie höhere Anforderungen an Board-to-Board-Steckverbinder für überlegene Platzeffizienz und Signalintegrität. Bei der Serie 3640 handelt es sich um einen oberflächenmontierbaren Board-to-Board-Steckverbinder mit einem Rastermaß von 1,00 mm und hoher Dichte und einem zweireihigen, kompakten Layout, das eine hervorragende elektrische Leistung und räumliche Anpassungsfähigkeit bietet.

Dieses Produkt gewährleistet einen stabilen und zuverlässigen Kontakt durch ein einzigartiges Anschlussdesign, enthält Metallhalterungen, um die Haltekraft der Leiterplatte zu erhöhen, und integriert Anti-Fehlinsertionsstrukturen, um Schäden durch falsch ausgerichtete Verbindungen effektiv zu verhindern. Mit Stapelhöhen von 4,15 bis 7,52 mm für eine flexible Auswahl ist es in Szenarien mit hoher Zuverlässigkeit wie industrieller Steuerung, humanoiden Robotern und Netzwerkkommunikationsgeräten weit verbreitet.

Produktmerkmale

- Robustes Klemmendesign sorgt für eine sichere Steckverbindung

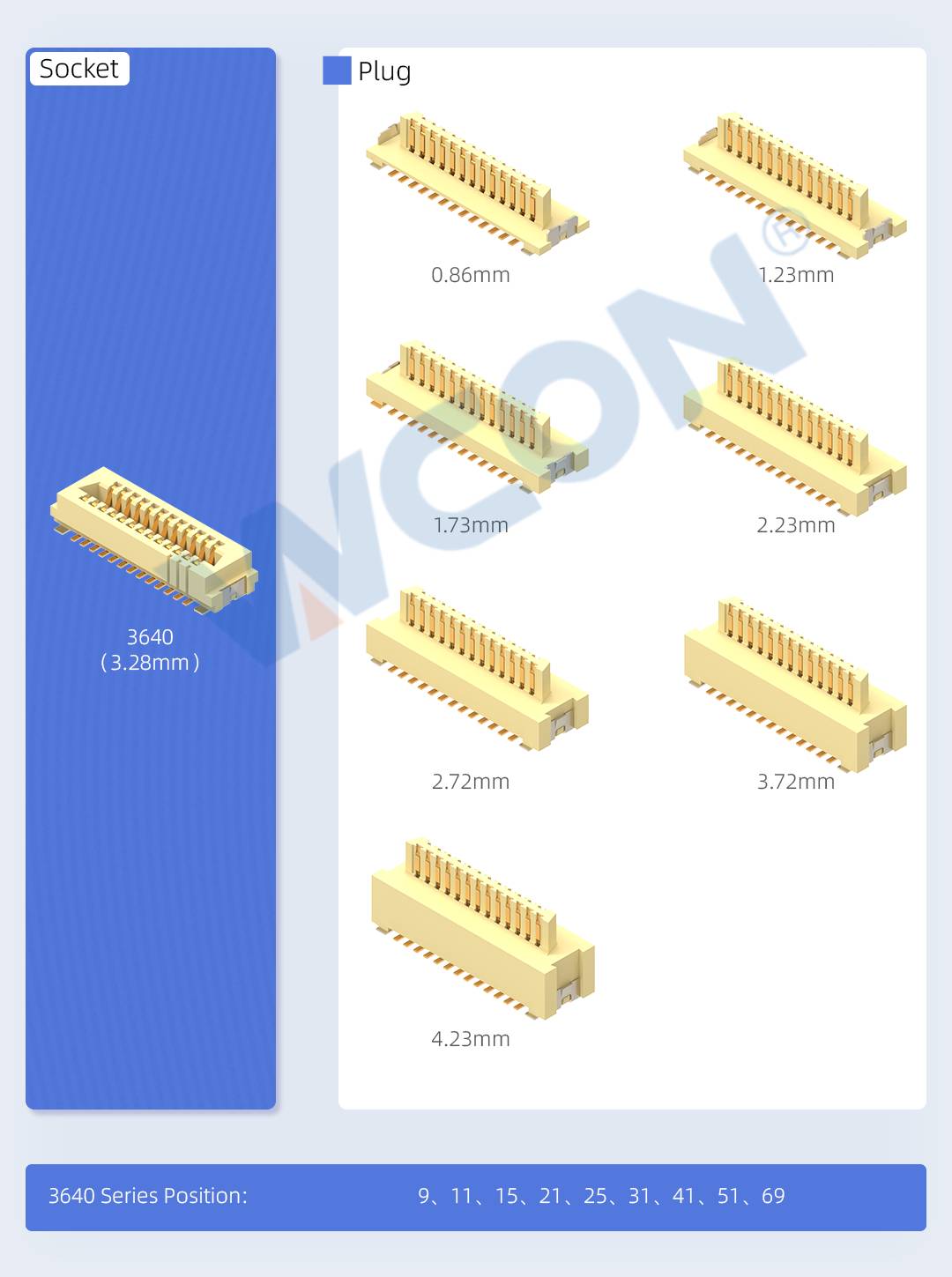

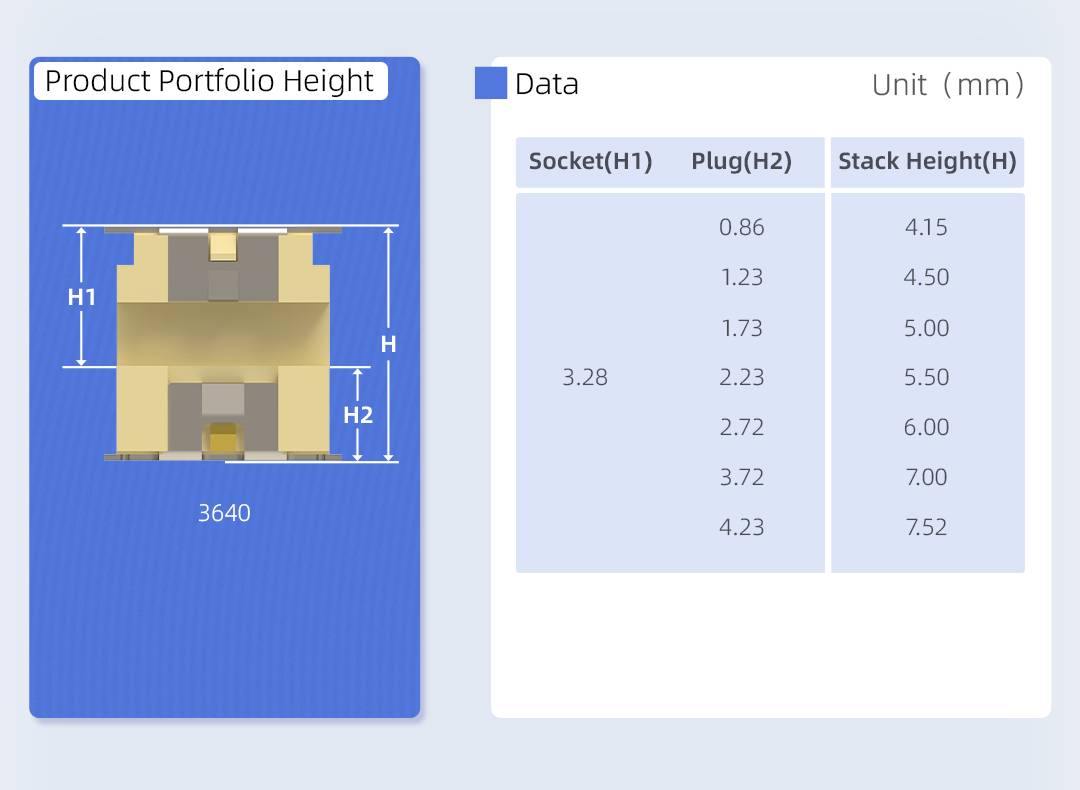

- Stapelhöhe: 4,15 bis 7,52 mm

- Polarisiertes Anti-Misinsert-Design sorgt für eine korrekte Verbindung

Leistungsdaten

- Nennstrom: 1,0 A

- Nennspannung: 100V AC

- Isolationswiderstand: 500MΩ min

- Spannungsfestigkeit: 500V AC/min

- Betriebstemperatur: -55 °C bis +130 °C

Normen

- UVP 364

- IEC 60512

Blatt-Daten

Anwendung

- Industrie: SPS, Roboterschaltschränke, Servoantriebe

- Kommunikation: Netzwerkkommunikation, Server

- Medizin: Instrumentierung

Zugriff auf technische Ressourcen

Laden Sie das detaillierte Datenblatt der Serie 3640 (PDF) herunter und sehen Sie sich das 3D-Modell online an, um Ihre Projektauswahl und Ihren Designprozess zu optimieren.

Professionellen Support anfordern

Unsere technischen Experten stehen bereit, um Sie bei der Produktauswahl, kundenspezifischen Lösungen und allen technischen Anfragen für die Serie 3640 zu unterstützen.
