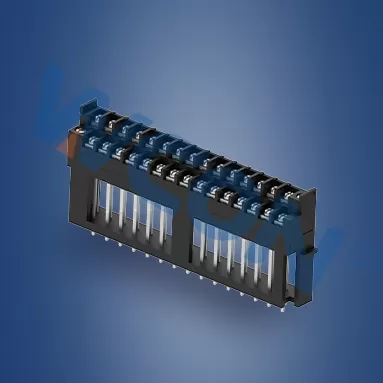

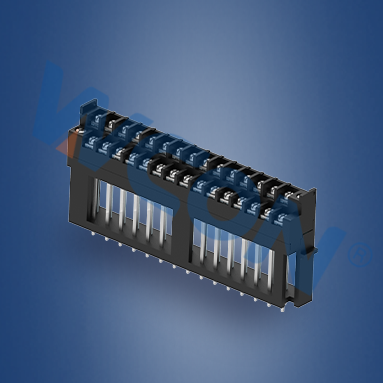

Bei der BH762-Serie handelt es sich um einen Kabel-zu-Platine-Klemmenblock-Steckverbinder mit einem Rastermaß von 7,62 mm, der sich durch ein kompakteres Gesamtdesign auszeichnet und effektiv 30 % Bauraum einspart. Durch die Verwendung von Schraubanschlüssen wird eine dichte und sichere Verbindung zwischen dem Draht und der Klemme gewährleistet, Vibrationen effektiv widersprochen, Stabilität garantiert und Stromkreisausfälle durch Lösen des Drahtes verhindert.

Das Produkt verfügt über eine Vielzahl von Verdrahtungsspezifikationen, darunter Barriere-, Fest- und Federklemmentypen mit Schaltungspositionen von 12 bis 42 Polen, die eine außergewöhnliche Flexibilität bei der Verkabelung bieten. Er unterstützt einen Nennstrom von 10 A und eine Nennspannung von 300 V (AC/DC) und gewährleistet so einen stabilen und zuverlässigen Klemmenkontakt, um die Anforderungen an die Hochleistungsübertragung zu erfüllen. Darüber hinaus erfüllt das Produkt die Flammschutzklasse UL94V-0 und bietet damit eine starke Garantie für den sicheren und stabilen Betrieb industrieller elektrischer Systeme.

Produktmerkmale

Flexible und zuverlässige Verdrahtungsmethoden sorgen für eine stabile Strom- und Signalübertragung.

Durch seine hohen Strom- und Spannungswerte eignet es sich für große Automatisierungsanlagen.

Es stehen flexible und vielfältige Polzahlen zur Verfügung, die eine Auswahl je nach Kundenwunsch ermöglichen.

Das Design mit Doppelfederkontakt sorgt für eine stabilere und zuverlässigere Signalübertragung.

Leistungsdaten

Nennstrom: 10,0 A

Nennspannung: 300 V AC/DC

Kontaktwiderstand: 8 mΩ maximal.

Isolationswiderstand: Mindestens 1000 MΩ.

Spannungsfestigkeit: 2500 V AC

Betriebstemperatur: -40 °C bis +120 °C (einschließlich Temperaturanstieg)

Materialien

Gehäuse: Thermoplastisches Harz, UL 94V-0

 Anschlüsse: verzinnte Kupferlegierung

Anträge

Industrielle Automatisierung

Holen Sie sich Produktinformationen

Klicken Sie hier, um detaillierte Spezifikationen und 3D-Modelle der Steckverbinder der Serie  BH762 anzuzeigen

https://www.wcon.com/search.html?keyword=BH762
