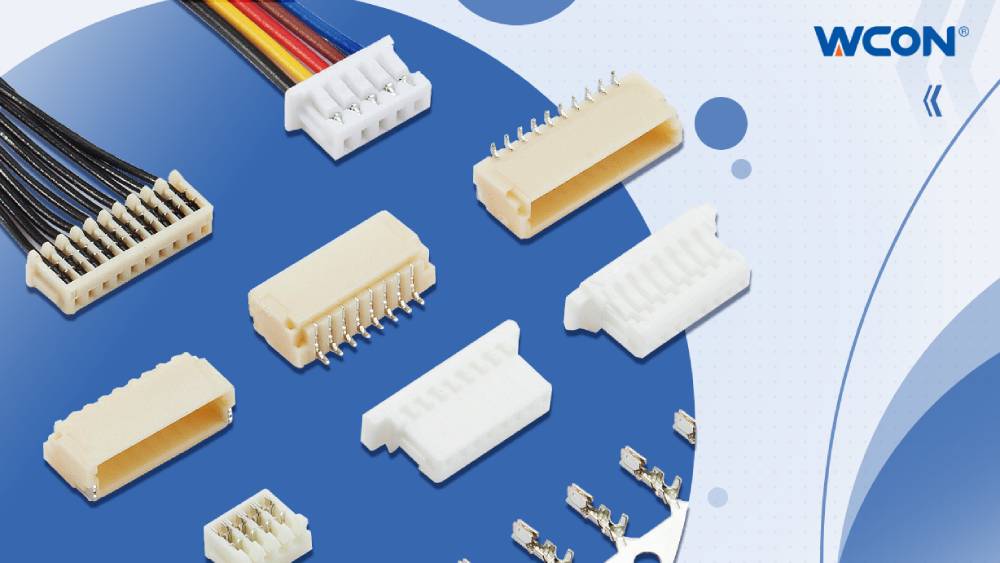

Kabel-zu-Platine-Steckverbinder der Serie WF1001A



        Die WF1001(A)-Serie ist ein Kompressionstyp-Kabel-zu-Platine-Steckverbinder mit einer Anti-Misalignment-Struktur, die entwickelt wurde, um eine leistungsstarke, vibrationsresistente Signalübertragung für Geräte zu ermöglichen.



        Die Kabel-zu-Leiterplatte-Steckverbinder der Serie WF1001A sind mit einem einzigartigen Präzisionsraster von 1,00 mm und kompakter Größe ausgestattet, was eine flexible Installation in engen Geräteräumen ermöglicht. Sein Anti-Falschstecker-Design gewährleistet eine genaue und sichere Verbindung und vermeidet effektiv das Risiko eines Fehlsteckens. Gleichzeitig unterstützt es auch vertikale und horizontale Verbindungen, was den Installations- und Bedienungskomfort von Industrieanlagen erheblich verbessert und vielfältige Anwendungsanforderungen erfüllt.

.



 PRODUKTMERKMALE

1.Kleines Volumen, hohe Dichte

2.Vertikale und horizontale Verbindungen, die die Vielfalt der Verbindungen
widerspiegeln

3.Platinenenden mit Befestigungslaschen zur Verbesserung der Stabilität
der Anschlussplatine

4.Stumpffeste männliche und weibliche Schaftöffnungen, um eine Fehlanpassung während der Verpaarung zu verhindern

 .

SPEZIFIKATIONEN

 Aktuelle Bewertung: 1.0A

 Nennspannung: 50V

 Betriebstemperatur: -25° C~+85° C

 Kontaktwiderstand:Initial ≤10 mΩ ,Nach dem Umwelttest ≤20mΩ

>100M

 Spannungsfestigkeit: AC 500Vmin

 Wire RangeWire RangeVV:Skin Diameter/AWG#32、#28,Kabelaußendurchmesser/ø0.80mm Max

.

STANDARDS

<span style="font-family: helvetica, arial, sans-serif;">  EIA-364

.

PRODUKT-ANWENDUNGEN

  Industrie: Automatisierungsgeräte, Industriecomputer

.

PRODUKT-LINK

      https://www.wcon.com/search.html?keyword=WF1001A
