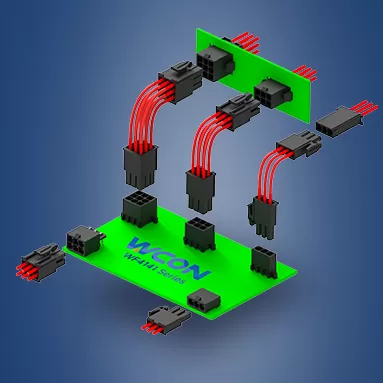

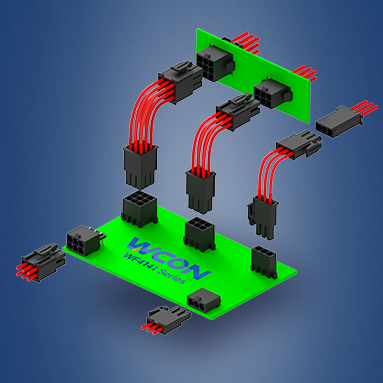

Bei der Serie WF4141 handelt es sich um einen Kabel-zu-Leiterplatte- und Kabel-zu-Kabel-Steckverbinder mit einem Rastermaß von 4,14 mm. Er verfügt über ein Dual-Contact-Anschlussdesign und sorgt für eine verbesserte Signalstabilität und -integrität. Mit horizontalen und vertikalen Montageausrichtungen passt er sich flexibel an Leiterplattenlayouts mit hoher Dichte in industriellen Steuerungen, Automobilelektronik und medizinischen Geräten an und bietet Vibrationsfestigkeit und sicheres Stecken in rauen Umgebungen.

Produktmerkmale

Die Polarisationskodierung in Stecker-/Buchsengehäusen verhindert Fehlsteckungen.

Die formschlüssige Verriegelung sorgt für eine hohe Vibrationsfestigkeit und verhindert ein dynamisch spannungsinduziertes Trennen

Vielseitige Steckkonfigurationen für unterschiedliche Steckanforderungen

Zweipunktkontakte in Crimpklemmen gewährleisten eine verbesserte Signalintegrität durch parallele Kontaktpfade.

Parameter

Nennstrom: 7,0 A

Nennspannung: 600 V AC/DC

Kontaktwiderstand: 20 mΩ max

Isolationswiderstand: 1000 MΩ min

Spannungsfestigkeit: 1500 V AC

Betriebstemperatur: -55 °C bis +105 °C (einschließlich Temperaturanstieg)

Normen

IEC 60512

GB/T 5095

Anträge

Industrielle Steuerung

Fahrzeugelektronik

Medizinische Geräte

Holen Sie sich Produktinformationen

Klicken Sie hier, um detaillierte Spezifikationen und 3D-Modelle der Steckverbinder der Serie  WF4141 anzuzeigen

https://www.wcon.com/search.html?keyword=WF4141
